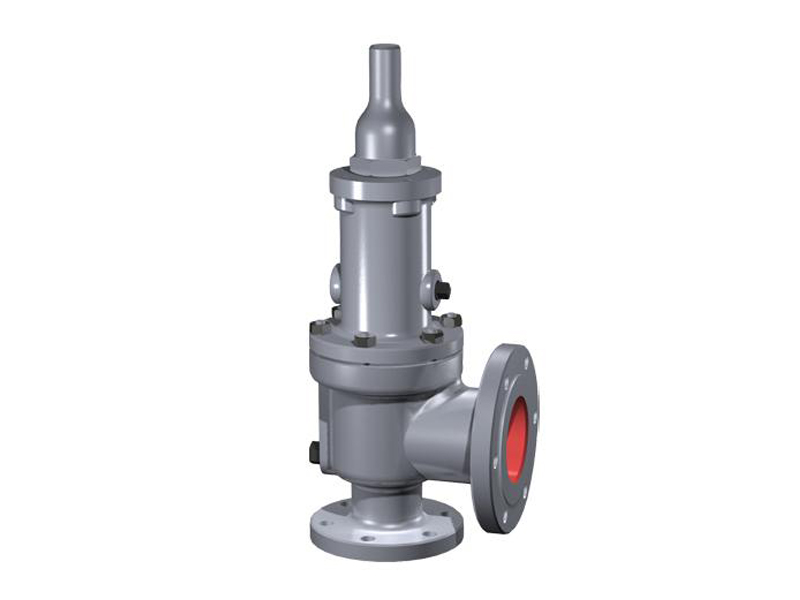

Təhlükəsizlik klapanı təzyiq təhlükəsiz həddi aşdıqda mühiti buraxaraq təzyiqli qabları, qazanları və boru sistemlərini qoruyur. Tənzimlənən təyin təzyiqi sayəsində mühitin qurğudan təhlükəsiz keçməsini təmin edir və zərərin qarşısını hələ baş verməmişdən alır. Luna Flow Control çevik çuqun, polad, paslanmayan polad və bürüncdən, DN 15 – DN 200 və PN 16 – PN 40 / Class 150 – 300 diapazonunda, -200 °C ilə +550 °C arasındakı temperaturlar üçün təhlükəsizlik klapanları təqdim edir.
Təhlükəsizlik klapanı nədir?
Təhlükəsizlik klapanı boru kəmərindəki təzyiq müəyyən dəyəri aşdıqda mühiti nəzarətli şəkildə boşaltmaqla təzyiqi azaldır. O, qurğunun həddindən artıq təzyiqdən təsirlənməməsi və mühitin təhlükəsiz keçidi üçün istifadə olunur. Təhlükəsizlik klapanları sənayenin bütün sahələrində istifadə olunur, gündəlik həyatda isə ən çox kombi qazanlarda rast gəlinir; orada bütün istilik sistemini yüksək su təzyiqinin yarada biləcəyi zərərdən qoruyur.
İş prinsipi
Təhlükəsizlik klapanı yay qüvvəsi ilə mühitin təzyiqi arasındakı tarazlıq əsasında işləyir. Sistem təzyiqi artıb yay qüvvəsini üstələdikdə klapan açılmağa və mühiti boşaltmağa başlayır. Təzyiq təyin edilmiş dəyərə qayıdana qədər açıq qalır; təzyiq bağlanma təzyiqinə düşdükdə disk bağlanır və yenidən oturacağına oturur. Sistemdə icazə verilən maksimum təzyiq montaj zamanı təyin təzyiqi kimi müəyyən edilməlidir.
Təyin təzyiqi necə müəyyən edilir?
Düzgün təyin təzyiqini bar ilə müəyyən etmək üçün sistemin xüsusiyyətləri yaxşı bilinməlidir: hansı mühitdən istifadə olunur, hansı komponentlər yüksək təzyiqə həssasdır və qurğunun işləməsi üçün hansı iş təzyiqi lazımdır. Bu amillər qiymətləndirildikdən sonra təyin təzyiqi müəyyən edilə və klapanda tənzimlənə bilər.
Təhlükəsizlik klapanlarının növləri
- Flanşlı təhlükəsizlik klapanları – istənilən təzyiqli qurğu üçün; qəfil təzyiq artımlarını aşkar edir və mühiti sürətlə boşaldır.
- Paslanmayan polad təhlükəsizlik klapanları – korroziyaya davamlıdır; çənlər, qazanlar, qapalı dövrəli istilik sistemləri, günəş enerjisi sistemləri və kimyəvi mühitlər üçün.
- Qaz təhlükəsizlik klapanları – qaz təzyiqi həddi aşdıqda avtomatik açılır; təzyiqli çənlərdə və buxar qazanlarında geniş istifadə olunur.
- Su qızdırıcısı təhlükəsizlik klapanları – su qızdırıcılarında, istilik qazanlarında və çənlərdə həddindən artıq təzyiqin qarşısını almaq üçün suyu boşaldır.
- Yaylı təhlükəsizlik klapanları – tənzimlənən yay açılma təzyiqini təyin etməyə imkan verir, buna görə onlara tənzimlənən təhlükəsizlik klapanları da deyilir.
- Buxar təhlükəsizlik klapanları – buxar çənlərində və sistemlərində təzyiq artdıqda buxarı buraxır; böyük sistemlərdə birdən çox klapan tələb oluna bilər.
- Yay qaytarmalı təhlükəsizlik klapanları – kritik vəziyyətlərdə sistemi təhlükəsiz açıq və ya bağlı vəziyyətə keçirir, məsələn, qida və kimya müəssisələrində.
- Yüksək təzyiqli təhlükəsizlik klapanları – yüksək təzyiqlə işləyən qazanlar, çənlər, isti su sistemləri və istilik məntəqələri üçün.
| Versiya | Təzyiq sinfi | Ölçü diapazonu |
|---|---|---|
| Tam qalxmalı təhlükəsizlik klapanları | PN 16 – 40 / Class 150 – 300 | DN 15 – 200 / 1″ – 8″ |
| Bürünc təhlükəsizlik klapanları | PN 16 – 40 / Class 150 – 300 | DN 15 – 200 / 1″ – 8″ |
Tətbiq sahələri
- Su qızdırıcıları və isti su sistemləri
- Mərkəzi istilik və qazan sistemləri
- Santexnika qurğuları
- Günəş enerjisi sistemləri
- Təzyiqli çənlər və buxar qazanları
- Sənaye proses xətləri
Texniki xidmət tövsiyələri
Təhlükəsizlik klapanlarının təyin edilmiş təzyiqdə açıldığını və kip bağlandığını təsdiqləmək üçün onları müntəzəm yoxlayın. Boşaltma çıxışının açıq olduğuna əmin olun və təyin təzyiqini heç vaxt qorunan avadanlığın icazə verilən maksimum təzyiqindən yuxarı tənzimləməyin.
