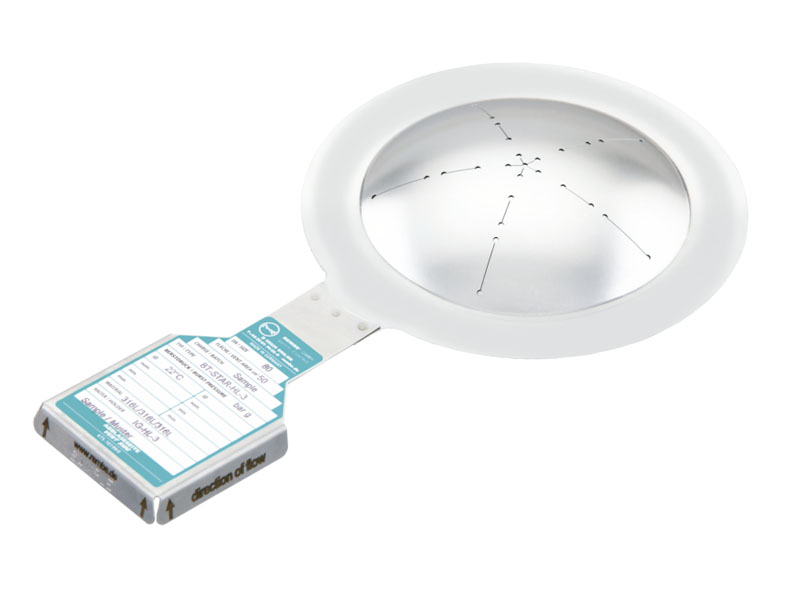

Partlama diski nədir?
Partlama diski (həmçinin qırılma diski, partlama membranı və ya təzyiq qoruyucu disk adlanır) təzyiq altındakı sistemi həddən artıq təzyiqdən qoruyan təhlükəsizlik qurğusudur. Onun daxilində əvvəlcədən müəyyən edilmiş təzyiqdə partlamaq üçün layihələndirilmiş nazik membran var. Bu təzyiqə çatdıqda disk açılır və sistemi boşaldır, beləliklə, təzyiqin qəfil artması nəticəsində çənlərin, boru kəmərlərinin və avadanlığın zədələnməsinin qarşısı alınır.
Partlama diskləri tək və ya qoruyucu klapanla birlikdə istifadə oluna bilər. Kip konstruksiyası normal iş zamanı proses mühitini içəridə saxlayır və digər boşaltma qurğularının məhdud olduğu çox yüksək və çox aşağı temperaturlarda işləyə bilir.
İş prinsipi
Partlama diski birdəfəlik, təkrar bağlanmayan qurğudur. Normal iş şəraitində membran bütöv qalır və xətti tam kipləşdirir. Sistem təzyiqi təyin olunmuş partlama təzyiqini aşdıqda membran millisaniyələr ərzində qırılır, boşaltma yolu açılır və təzyiq sürətlə aşağı düşür. Partladıqdan sonra disk dəyişdirilməlidir.
Partlama diski nə edir?
- Sürətli reaksiya: həddən artıq təzyiqi millisaniyələrlə boşaldır, bu da bir çox digər təzyiq boşaltma həllərindən xeyli sürətlidir.
- Kiplik: sistem normal işləyərkən mühitin sızmasının qarşısını alır.
- Ehtiyat mühafizə: qoruyucu klapanın işləməz vəziyyətə düşə biləcəyi yerlərdə və ya qoruyucu klapanı proses mühitindən ayırmaq üçün ondan əvvəl quraşdırılır.
- Qənaətcillik: bir çox tətbiqlərdə qoruyucu klapanlardan daha sərfəli seçimdir.
Partlama diski növləri
Partlama diskləri proses mühitinə, temperatura və tələb olunan partlama təzyiqinə görə seçilir. Luna Flow Control aşağıdakı materiallardan disklər təqdim edir:
- Paslanmayan polad
- PTFE
- Hastelloy
- Inconel
- Nikel
- Tantal
Texniki diapazon
Partlama disklərimiz flanşlı və ya wafer (flanşlararası) birləşmə ilə, DN 15 – DN 900 (1/2″ – 36″) nominal ölçülərində təqdim olunur. Onlar 0.025 bar – 160 bar partlama təzyiqlərini və -196 °C – +1200 °C iş temperaturlarını əhatə edir.
Tətbiq sahələri
- Neft-kimya və kimya zavodları
- Neft mədənləri
- Əczaçılıq və tibb sənayesi
- Qida sənayesi
- Aviasiya və müdafiə sənayesi
- Nüvə obyektləri
- Dəmir yolu tətbiqləri
Seçim üzrə tövsiyələr
Partlama diski dəqiq təhlükəsizlik komponenti olduğundan sistemə diqqətlə uyğunlaşdırılmalıdır. Disk seçərkən tələb olunan partlama təzyiqini, iş təzyiqini və temperaturunu, mühitin kimyəvi xüsusiyyətlərini və birləşmə növünü müəyyənləşdirin. Vaxtından əvvəl sıradan çıxmanın qarşısını almaq üçün membran materialı mühitə davamlı olmalıdır. Disklər mütəmadi yoxlanılmalı və hər partlamadan sonra dəyişdirilməlidir. Uyğun partlama diskini seçmək üçün proses məlumatlarınızla Luna Flow Control ilə əlaqə saxlayın.
