Bıçaqlı siyirtmə tərkibində bərk hissəciklərin miqdarı yüksək olan mühitləri daşıyan xətlər üçün ən etibarlı klapan növlərindən biridir. Onun fərqli bıçaq kənarlı sürgüsü digər klapanları tıxaya və ya zədələyə biləcək mühitlərlə işləməyə imkan verir. Luna Flow Control müxtəlif boru xətti layihələrinə uyğun geniş nominal diametr və təzyiq diapazonunda bıçaqlı siyirtmələr təqdim edir.

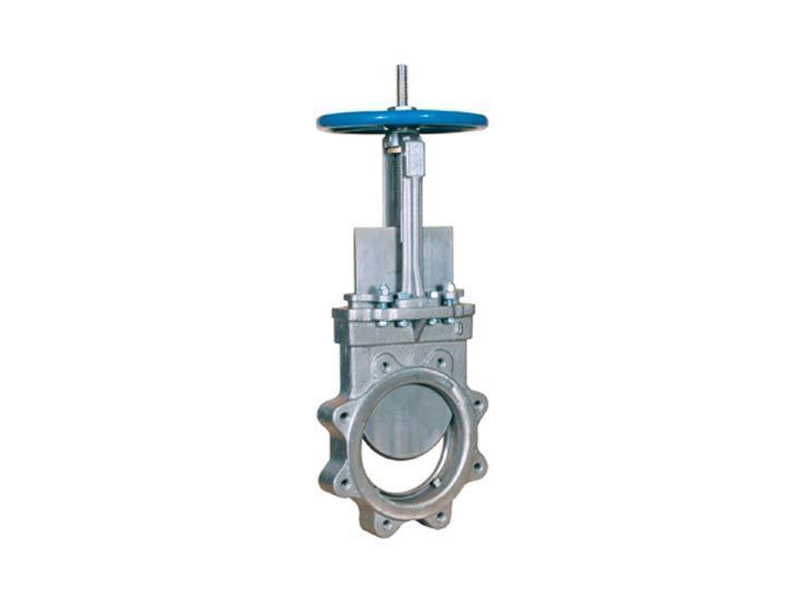

Bıçaqlı siyirtmə nədir?
Bıçaqlı siyirtmə bərk hissəcik sıxlığı yüksək olan qurğularda axın keçidini açıb-bağlayır. Adını axına perpendikulyar hərəkət edən və mühiti dayandırmaq üçün gövdəyə oturan bıçaqşəkilli sürgüdən alır. Bıçaqlı siyirtmələr bərk hissəcikli mühitlərlə yanaşı korroziyalı mühitlər üçün də istifadə olunur; sürgü aşındırıcı hissəciklərdən təsirlənmədiyi üçün klapan tam kipliyini qoruyur.
İş prinsipi
Bıçaq kənarlı sürgü axına perpendikulyar şəkildə kipləşdiricilər üzərində oturur. Volan çevrildikdə bıçaq aşağı hərəkət edərək keçidi bağlayır, kipləşdiricilər isə tam kipləşmə yaradır. Volan əks istiqamətdə çevrildikdə sürgü qalxır və xətt yenidən açılır. Sürgünün yolundakı istənilən bərk material bıçaq tərəfindən kəsilir, buna görə klapan tıxanmadan bağlanır. Bıçaqlı siyirtmələr tam açıq və ya tam bağlı işləmək üçün nəzərdə tutulub və axının tənzimlənməsi üçün deyil.
Bıçaqlı siyirtmələrin növləri
- Paslanmayan polad bıçaqlı siyirtmələr – uzun xidmət müddəti, tam kipləşmə və tam açıq vəziyyətdə çox aşağı təzyiq itkisi.
- Pnevmatik bıçaqlı siyirtmələr – kompakt və asan quraşdırılan, xüsusilə lifli mühitlər üçün uyğun.
- Porşenli bıçaqlı siyirtmələr – əsasən tullantı su xətlərində istifadə olunur; tək və ya iki hissəli gövdə ilə, iki istiqamətli və istənilən vəziyyətdə quraşdırıla bilən.
- Elektrik intiqallı bıçaqlı siyirtmələr – əl ilə idarənin çətin olduğu yerlərdə avtomatik açılıb-bağlanma.
- Lug tipli bıçaqlı siyirtmələr – biristiqamətli axında lifli mühitlər üçün idealdır; bıçaq lifləri kəsir və tıxanmanın qarşısını alır.
- Wafer tipli bıçaqlı siyirtmələr – bərk hissəcik miqdarı yüksək olan mühitlərdə yüksək performanslı kompakt konstruksiya.
Əsas xüsusiyyətlər
- Wafer, lug və ikiflanşlı montaj üçün uyğundur
- Aşındırıcı hissəciklərin yaratdığı korroziya və aşınmaya davamlıdır
- Sürgü axına perpendikulyar hərəkət edir və lifli materialı kəsir
- Reduktor, elektrik, pnevmatik və hidravlik intiqal quraşdırıla bilər
- Az texniki xidmət tələbi ilə tam kipləşmə
Tətbiq sahələri
Bıçaqlı siyirtmələr əvvəlcə kağız sənayesi üçün hazırlanıb, hazırda isə bir çox sahədə yağ, şlam, sürtkü, sellüloz kütləsi və tullantı suları üçün istifadə olunur, o cümlədən:
- Tullantı sularının təmizlənməsi qurğuları
- Sellüloz və kağız sənayesi
- Qida və içki sənayesi
- Elektrik stansiyaları, sement və kimya zavodları
- Ağır və yüngül yağlarla işləyən müəssisələr
- Lil və ya şlamla işləyən müəssisələr, mədən sənayesi və səpələnən materialların daşınması
- İsti və soyuq su xətləri
Ölçü diapazonları
| Versiya | Təzyiq sinfi | Ölçü diapazonu |
|---|---|---|
| Wafer, biristiqamətli standart | PN 10 – 16 / Class 150 | DN 50 – 2000 |
| İkiistiqamətli (standart və sifarişli) | PN 10 – 16 / Class 150 | DN 50 – 2000 |
| Mədən və silos tətbiqləri | PN 10 – 16 / Class 150 | DN 50 – 2000 |
| İkisürgülü, pnevmatik intiqallı | PN 10 – 16 / Class 150 | DN 200 – 2000 |
| Yüksək təzyiqli | PN 10 – 100 | DN 80 – 2000 |
| İkiistiqamətli yüksək təzyiqli | PN 40 – 100 | DN 80 – 2000 |
Seçim tövsiyələri
Klapanın ölçüləri alışdan əvvəl yoxlanılmalı ən vacib amillərdəndir: xəttə uyğun olmayan klapan düzgün işləməyəcək. Nominal diametri (DN) və nominal təzyiqi (PN) dəqiqləşdirin, sonra gövdə, sürgü və kipləşdirici materiallarını mühitin aşındırıcılığına, korroziyalılığına və temperaturuna uyğun seçin.
