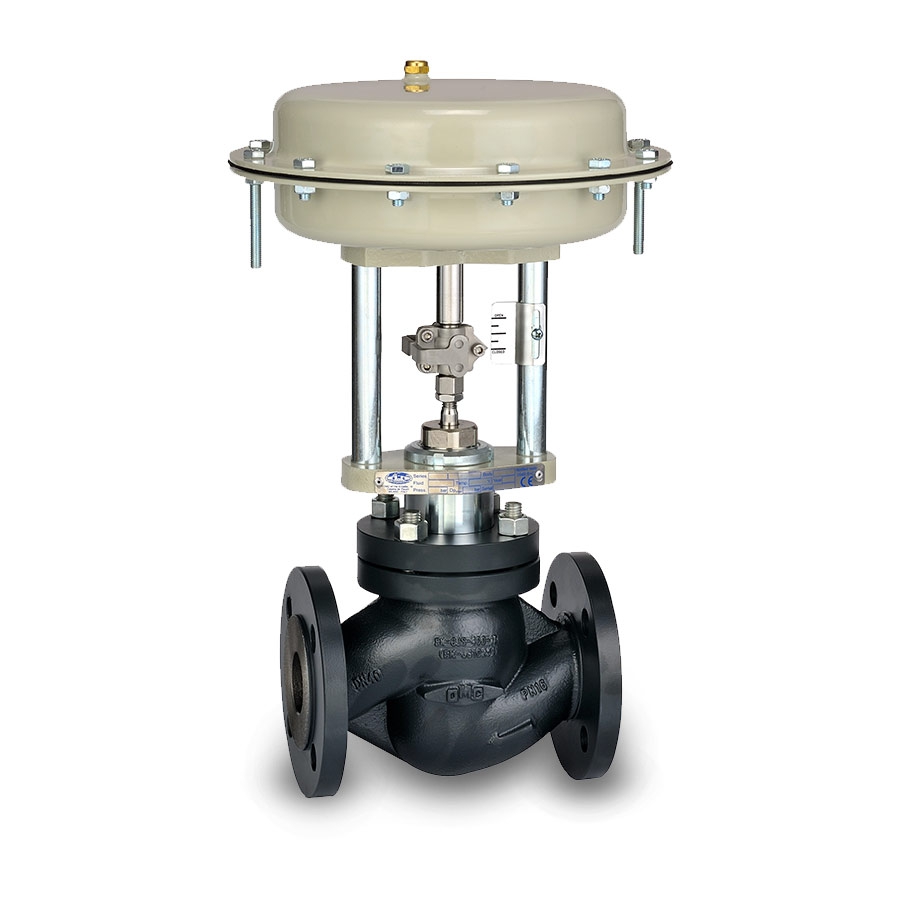

ما هو صمام التحكم في الضغط التفاضلي؟
الضغط التفاضلي هو الفرق بين ضغط المدخل وضغط المخرج للوسط في نظام أو دائرة. وفي أي نظام يتدفق فيه وسط، تؤدي تغيرات معدل التدفق إلى تغيّر الضغط التفاضلي. وإذا ارتفع أكثر من اللازم فقد تتلف المضخات والصمامات والوحدات الطرفية، وتزداد الضوضاء، ولا يعود النظام يعمل وفق تصميمه.
يرصد صمام التحكم في الضغط التفاضلي (DPCV) هذه التغيرات ويحافظ تلقائياً على فرق الضغط عند قيمة محددة. ومن خلال الحدّ من الضغط التفاضلي، يضمن ألا يتجاوز التدفق المعدل المطلوب، مما يساعد على خفض استهلاك الطاقة والضوضاء وتبسيط عملية تشغيل النظام وضبطه.
مبدأ العمل
صُمم الصمام للحفاظ على الفرق بين ضغط المدخل والمخرج عند المستوى المطلوب. فعندما يتجاوز الفرق القيمة المحددة، يستجيب النظام التجريبي (Pilot) للضغط المؤثر عليه ويتحرك الصمام الرئيسي لخفض الضغط التفاضلي وإعادته إلى نقطة الضبط. ويمكن أن يتغير فرق الضغط في أي من الاتجاهين، سواء ارتفع ضغط المدخل أو ضغط المخرج، وفي الحالتين يشغّل الصمام آليته لاستعادة القيمة المطلوبة. والصمام ذاتي التشغيل وقابل للضبط، لذا يمكن ضبطه على القيمة التي تتطلبها المنشأة.
أنواع صمامات التحكم في الضغط التفاضلي
- صمام تحكم تلقائي في الضغط التفاضلي: يرصد فروق الضغط في العملية ويتدخل تلقائياً، فيبقي النظام محمياً على مدار الساعة.
- صمام تحكم في الضغط التفاضلي للمجمِّعات: يحافظ على ضغط تفاضلي مستقر عبر مجمِّع التوزيع وفروعه.
- صمام تحكم في الضغط التفاضلي مع تحديد التدفق: يمنع الضغط التفاضلي الناتج عن التغيرات المفاجئة في التدفق ويحدّ من معدل التدفق، فيحمي شبكة الأنابيب.
- صمام تحكم في الضغط التفاضلي للموازنة الديناميكية: يرصد الضغط التفاضلي الناتج عن تغيّر التدفق ويثبّته، إذ يبطئ التدفق عند زيادته للحفاظ على التوازن بين المدخل والمخرج.
النطاق الفني
توفّر Luna Flow Control صمامات تحكم في الضغط التفاضلي من حديد الزهر وحديد الزهر المرن والفولاذ والفولاذ المقاوم للصدأ ومواد خاصة، بوصلات شفّات أو ملولبة. ويغطي النطاق المقاسات الاسمية DN 15 – 100، والضغوط الاسمية PN 16 – 40، ودرجات حرارة التشغيل من -200 °C إلى +550 °C.
ما وظيفة صمام التحكم في الضغط التفاضلي؟
يوازن الصمام الضغط التفاضلي في المنشأة من خلال الحفاظ على استقرار الضغوط في جميع أنحاء النظام. وأهم فوائده منع تلف معدات العملية؛ إذ قد تتضرر المضخات والصمامات والوحدات والآلات بفعل الضغط التفاضلي المفرط، وقد يؤدي الضرر الجسيم إلى توقف النظام بأكمله.
مجالات الاستخدام
- أنظمة التدفئة والتبريد المركزية
- دوائر ومجمِّعات توزيع أنظمة التدفئة والتهوية وتكييف الهواء
- شبكات التدفئة المركزية للأحياء
- خطوط العمليات الصناعية ذات التدفق المتغير
المزايا
- تشغيل تلقائي ذاتي
- حماية المضخات والصمامات والوحدات الطرفية
- تثبيت التدفق وتقليل الضوضاء
- خفض استهلاك الطاقة
- تبسيط موازنة النظام وتشغيله
نصائح الاختيار
قبل اختيار الصمام، حدّد نطاق ضبط الضغط التفاضلي المطلوب ومعدل التدفق والوسط ودرجة حرارته ونوع التوصيل. ويضمن التحجيم الصحيح تحكماً مستقراً على كامل نطاق تشغيل النظام.
