ما هو صمام الفراشة؟
صمام الفراشة صمام ربع دورة يُستخدم لإغلاق وخنق وتنظيم تدفق السوائل والغازات والبخار والأوساط الحبيبية أو اللزجة. ويُركَّب قرص دائري يُسمى الفراشة على عمود في مركز مسار التدفق. وبفضل بساطة تصميمه وخفة وزنه وقِصَر طول تركيبه، يُعد من أكثر أنواع الصمامات استخداماً في الصناعة.
تنفتح صمامات الفراشة وتنغلق بسرعة كبيرة، وتوفر إحكاماً في الاتجاهين مع فقد ضغط منخفض، ويمكن تزويدها بسهولة بعلب تروس ومشغّلات للتشغيل الآلي.
مبدأ العمل
يعتمد عمل صمام الفراشة كلياً على دوران القرص ربع دورة. فعندما يُدار القرص ليصبح متعامداً مع التدفق يُغلق المجرى ويوقف الوسط، وعندما يُدار موازياً للتدفق يكون الصمام مفتوحاً ويمر الوسط حول القرص. وتتيح الأوضاع الوسيطة تنظيم معدل التدفق. ولأن القرص يبقى في مسار التدفق حتى عند الفتح الكامل، فإنه يُحدث انخفاضاً طفيفاً في الضغط. ويمكن أن يكون التدفق عبر صمام الفراشة في أي من الاتجاهين.
أنواع صمامات الفراشة
- النوع الرقاقي (Wafer): يُثبَّت بين شفّتي أنبوب، خفيف واقتصادي ويوفر إحكاماً في الاتجاهين، ولا يُنصح باستخدامه صماماً في نهاية الخط.

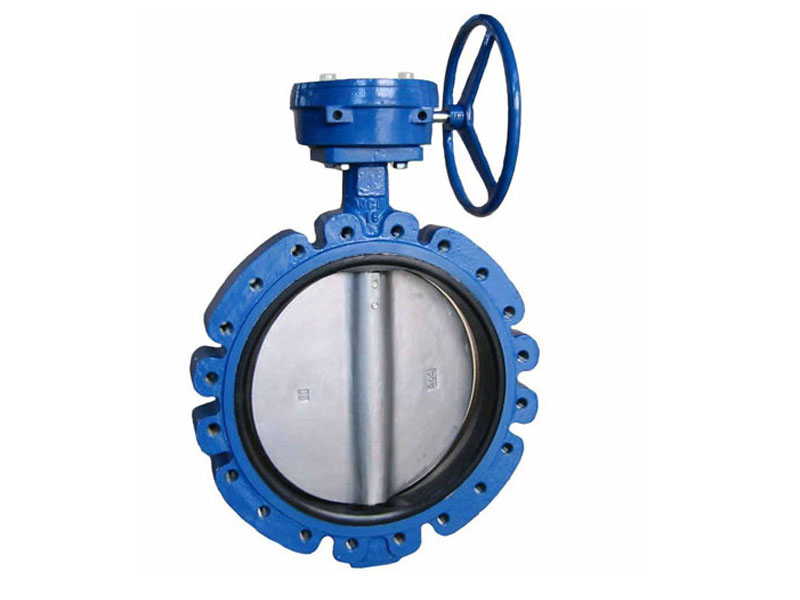

- النوع ذو الأذرع (Lug): تُثبَّت كل شفّة بمسامير في أذرع ملولبة على الجسم، لذا يمكن استخدامه في نهاية الخط وفك الأنابيب اللاحقة دون إيقاف النظام.
- مزدوج الشفّات: مناسب لدرجات الحرارة المنخفضة والمرتفعة، ويُفضَّل للأوساط النظيفة والمتعادلة.
- من الفولاذ المقاوم للصدأ: يقاوم التآكل ويُعد حلاً اقتصادياً للخطوط التي تنقل أوساطاً كيميائية.
- المزوّد بمشغّل: مجهّز بمشغّل كهربائي أو هوائي أو هيدروليكي للفتح والإغلاق الآلي، ويمكن تشغيل المشغّلات الكهربائية يدوياً عند انقطاع التيار.
- الهيدروليكي: يعمل بوحدة طاقة هيدروليكية ويمكنه الإغلاق تلقائياً عند حدوث ظروف غير طبيعية في الخط.
- عالي الأداء (HP): مصمم لدرجات حرارة وضغوط تتجاوز حدود صمامات الفراشة القياسية، وشائع في تطبيقات الكيماويات والنفط.
النطاق الفني
توفّر Luna Flow Control صمامات فراشة من الفولاذ والفولاذ المقاوم للصدأ والبرونز والألومنيوم والبلاستيك ومواد أخرى، بوصلات شفّات أو SW/BW أو ملولبة. ويغطي النطاق المقاسات من DN 50 إلى DN 1200، وضغوط PN 6 – 63، ودرجات حرارة تشغيل من -50 °C إلى +560 °C، مع تشغيل بالذراع أو علبة التروس أو بمشغّل كهربائي أو هوائي أو هيدروليكي.
مجالات الاستخدام
- تمديدات المياه الساخنة والباردة
- معالجة المياه وتوزيعها
- الصناعات الكيميائية والنفطية
- خطوط الغاز والهواء المضغوط
- الخطوط التي تنقل الملاط أو الأوساط المحتوية على جسيمات
المزايا
- حجم صغير ووزن خفيف
- إغلاق محكم مع إحكام في الاتجاهين
- تشغيل بسيط وسريع
- ملاءمة لدرجات الحرارة المرتفعة
- آلية التشغيل لا تلامس الوسط، مما يمنع تراكم الترسبات
- إمكانية الصيانة دون فك الصمام من الخط
الاختيار والصيانة
اختر مواد الجسم والقرص والمقعد وفقاً للوسط ودرجة الحرارة، وحدّد نوع التوصيل (رقاقي أو ذو أذرع أو مزدوج الشفّات) بحسب موضع التركيب. ويضمن الفحص الدوري للمقعد وموانع تسرب العمود عمل الصمام بموثوقية لسنوات طويلة.
